Ara⌘K TR

Konu · KF-KON-027 · Endüstriyel Kullanım

Biyoplastik

Kenevir lifinin biyobozunur polimer matrikslerde (özellikle PLA) takviye olarak kullanılması: lif işlemi, ölçülen dayanım ve rijitlik, cam elyafıyla karşılaştırma.

Güncelleme: 2026-10-19

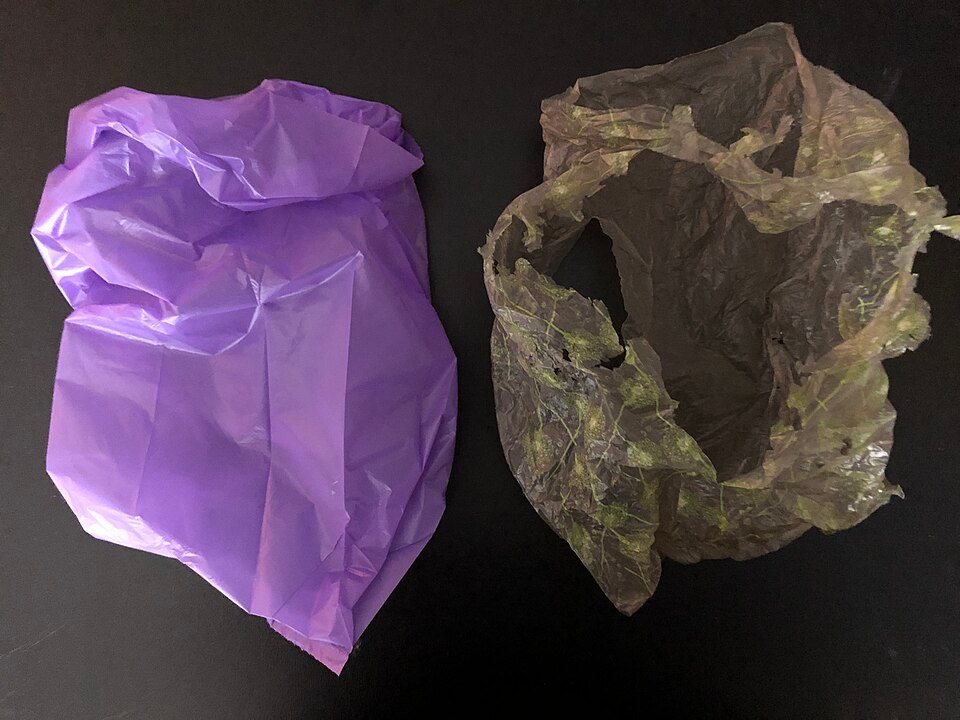

Yan yana iki poşet: petrol plastiği ve kenevir biyoplastiği
Petrol kökenli plastik poşet (solda) ile kenevir bazlı biyoplastik poşet (sağda).TraceyMcTague / Wikimedia Commons · CC BY-SA 4.0

Bu konunun sorusu

Kenevir lifi biyobozunur bir plastiği ne kadar güçlendiriyor; cam elyafının yerini alabilir mi ve hangi özellikte geride kalıyor?

Kısaca

Otomobil plastiğine %20 kenevir lifi katılınca sertlik %367'ye, ısıya dayanım %126'ya kadar arttı. Kenevirle takviye edilen PLA, cam elyaflı polipropilenden daha rijit ölçüldü. Mukavemet kazancının yanında tokluk kaybı da ölçüldü.

Bu bilgi neye dayanıyor

  • 3 laboratuvar ölçümü
Kaynak türü — çalışma özetleri, yöntem etiketine göre (3; 1 tam metin, 2 yalnızca özet)Yöntem

Bu konunun ölçüm verileri: Kenevirli PLA kompozit değerleri · Kenevirli sanayi malzemeleri: denemelerde ölçülen değişimler

Ölçüm aralıkları

Kenevir lifiyle güçlendirilmiş PLA’nın mekanik özellikleri ve yoğunluğu; gri satırlar aynı çalışmadaki cam elyaflı malzeme.

  • bildirilen aralık
  • tek değer
  • kenevir dışı karşılaştırma
  • Her satırın kendi birimi ve ölçeği var; satırlar birbiriyle boyca karşılaştırılmaz.
Rijitlik (Young modülü)GPa
Alao vd. 2021 · %30 lif, alkali + silan7,6
Aguado vd. 2023 · %30 lif, işlenmemiş–ağartılmış6,9–7,6
Beg vd. 2024 · %40 şive lifli filament7,1
PLA + cam elyafı (Aguado vd.)9,8
Polipropilen + cam elyafı (Aguado vd.)5,7
0510
Çekme dayanımıMPa
Beg vd. 2024 · %20 şive lifli filament70
Alao vd. 2021 · %30 lif, alkali + silan62
04080
Kopma uzaması% · düşük değer daha kırılgan
Aguado vd. 2023 · PLA/kenevir, en düşük2,0
Polipropilen + cam elyafı, en düşük4,4
02,55
Yoğunlukg/cm³
Alao vd. 2021 · kenevirli PLA1,13–1,23
00,751,5
Laboratuvar ölçümü — matris PLA; her satır kendi biriminde ve ölçeğinde · gri: cam elyaflı karşılaştırma malzemesi, aynı çalışmada · iki çalışma farklı lif kaynağı ve üretim tekniği kullanıyorTüm ölçümler →

Lif işlemi: lif ölçeği ve kompozit ölçeği

Lif yüzeyine uygulanan üç işlemin önce lifin kendisini, sonra kompozitin özelliklerini nasıl değiştirdiği.

İşlemLifteKompozitte
Su ön işlemiAlao vd. 2021çekme mukavemeti yaklaşık %30 düştüçekme özellikleri arttı
Alkali ön işlemiAlao vd. 2021çekme mukavemeti yaklaşık %30 düştüçekme özellikleri arttı
Silan işlemiAlao vd. 2021lifin kendi performansı yükseldisilan köprüleriyle lif-PLA uyumu iyileşti; %30 lif, alkali + silan: 62 MPa çekme, 113 MPa eğilme, 7,6 GPa
Laboratuvar ölçümü — mikro ve makro ölçekte karakterizasyon · aynı lifte iki ölçek ayrı ölçüldüSilan işlemi →

3D yazıcı filamenti: lif oranı ve geri dönüşüm

Şive lifli 3D yazıcı filamentinde lif oranı ve geri dönüşüm sayısı arttıkça ölçülen değişim.

FilamentÖlçülen
%20 şive lifiBeg vd. 202470 MPa çekme dayanımı; saf PLA'dan %8 fazla
%40 şive lifiBeg vd. 2024Young modülü 7,1 GPa; saf PLA'nın iki katı
%20 lif, üç kez geri dönüştürülmüşBeg vd. 2024dayanım yaklaşık %10 kayıpla korundu; sertlik ve ısıl özellikler değişmedi
Laboratuvar üretimi ve malzeme testi — 1,75 mm filament, Waikato ÜniversitesiÇalışma özeti →

Türkiye'de

Çalışma özetleri

3 çalışma, yıla göre, yenisi üstte. Sağdaki etiketler çalışmanın yöntem türünü ve arşivin erişim düzeyini gösterir.

2023Endüstriyel Kullanım

Kenevirli PLA, cam elyaflı plastikten daha rijit çıktı

Aguado, R. J., Bastida, G. A., Espinach, F. X., Llorens, J., Tarrés, Q., Delgado-Aguilar, M., Mutjé, P. · Polymers 15(13): 2960

Uyumlaştırıcı, bağlayıcı ve türevlendirici madde kullanılmadı.

Kompozit üretimi ve çekme deneyi; mikromekanik modellemeYalnızca özet
2021Endüstriyel Kullanım

Lifi zayıflatan işlem kompoziti nasıl güçlendiriyor?

Alao, P. F., Marrot, L., Burnard, M. D., Lavrič, G., Saarna, M., Kers, J. · Polymers 13(6): 851

Lif ölçeğinde, su ve alkali ön işlemlerinin ikisi de lif çekme mukavemetini yaklaşık %30 düşürdü.

Mikro ve makro ölçekte karakterizasyon; ön işlem karşılaştırmasıYalnızca özet

Sık sorulan sorular

Kenevirli PLA cam elyafının yerini alabilir mi?

Ağırlıkça %30 lifte kenevirli PLA'nın rijitliği 7,6 GPa'ya çıktı; cam elyaflı polipropilen 5,7, cam elyaflı PLA 9,8 GPa ölçüldü. Rijitlikte cam elyaflı polipropilen aşılıyor, cam elyaflı PLA aşılmıyor.

Kenevirli PLA kırılgan mı?

Aynı çalışmada en düşük kopma uzaması PLA/kenevirde %2,0, cam elyaflı polipropilende %4,4 ölçüldü; kenevirli PLA daha kırılgan.

Kenevirden 3D yazıcı filamenti yapılabilir mi?

Şiveden ayrılan lifler PLA ile %20, %30 ve %40 oranında karıştırılıp 1,75 mm filament çekildi; hepsi baskıya uygundu. %20 lifli filament saf PLA'dan %8 daha dayanıklı çıktı ve üç kez geri dönüştürüldükten sonra da basılabildi.

Lif işlemi neden önemli?

Su ve alkali ön işlemleri lifin kendi mukavemetini yaklaşık %30 düşürdü, ama kompozitin çekme özelliklerini artırdı. En yüksek değerler alkali ve silan işlemli lifle alındı: 62 MPa çekme, 113 MPa eğilme.

Açık sorular

Bu konunun kaynaklarının henüz cevaplamadığı sorular. Yokluk kaydıdır: bilginin olmadığını değil, arşivde doğrulanmadığını gösterir.

  • Kenevirli PLA'nın biyobozunma ya da kompost davranışı bu konudaki üç çalışma özetinde ölçülmüyor.

    Kayıt: biyoplastik maddesi →

  • İki PLA çalışması farklı lif kaynağı ve üretim tekniği kullanıyor; aynı koşulda yinelenmiş bir ölçüm arşivde yok.

    Kayıt: veri sayfası →

Bu konunun sayfaları

Çalışma özetleri yukarıdaki listede; burada konunun madde, veri, karşılaştırma, ülke ve terim sayfaları gruplu.
