Kenevir takviyeli biyokompozit

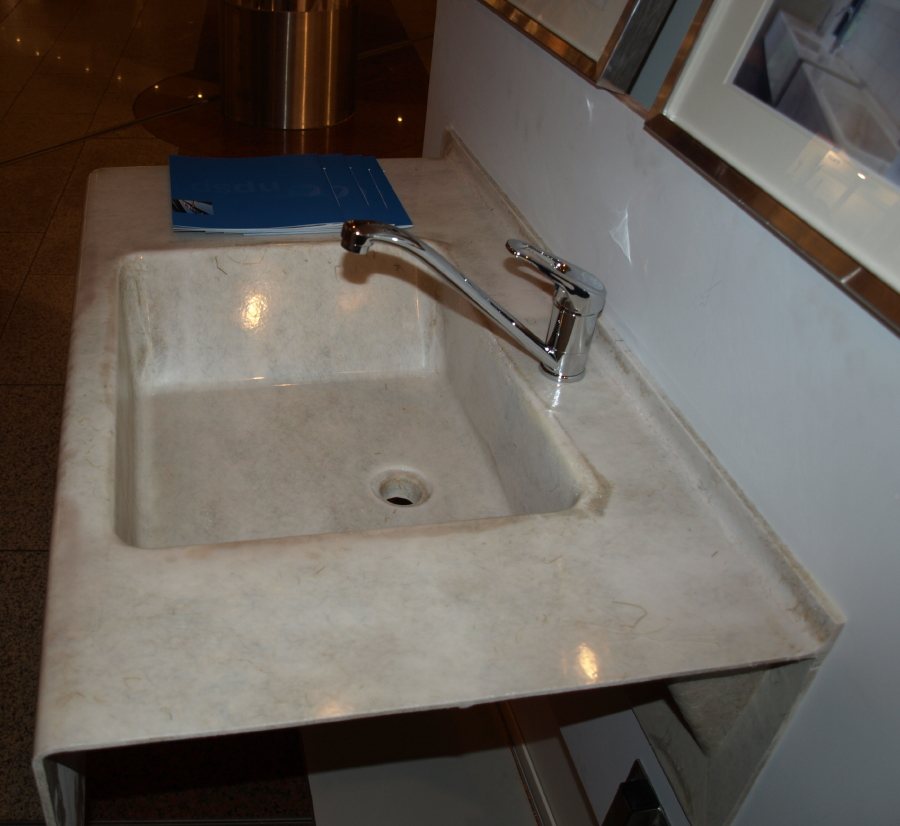

Kenevir takviyeli biyokompozit, kenevir gövdesinden elde edilen bast lifinin bir polimer matris içinde takviye elemanı olarak kullanılmasıyla elde edilen malzeme grubudur. Bu malzemeler bugün ağırlıkla iç panel ve alt panel gibi taşıyıcı olmayan otomotiv parçalarında kullanılıyor; yapısal parçalarda cam elyaflı plastiklerin yerini alıp alamayacakları henüz tam olarak değerlendirilmedi.[2]
Kısaca
- Aynı koşullarda üretilen levhalarda kenevirli kompozit, ketenlinin neredeyse iki katı darbe enerjisi emdi (10,6'ya karşı 5,7 kJ/m²) — çalışma.
- Alkali ve silan işlemleri lif–matris bağını ve çekme, darbe değerlerini iyileştirdi.[4]
- Bugün ağırlıkla iç panel ve alt panel gibi taşıyıcı olmayan otomotiv parçalarında kullanılıyor.[2]
- Keçe türü kompozitlerde en yüksek çekme dayanımı ağırlıkça %30-50 kenevir oranında ölçüldü.[3]
- Derlemeye göre kenevir lifinin işlenmesi ketenin bugünkü düzeyine henüz ulaşmadı.[1]
Derleme · Yapı ve malzeme
Biyokompozit, betonarmeye benzer bir mantıkla çalışır: plastik gövdeyi oluşturur, içine gömülen kenevir lifi onu güçlendirir. Lifin plastiğe iyi tutunması önemlidir; ölçümlerde lif yüzeyine uygulanan işlemler bu bağı ve malzemenin dayanımını iyileştirdi.
Malzemenin yapısı
Biyokompozit iki bileşenden oluşur: yükü taşıyan lif ve lifi bir arada tutup yükü ileten matris. Yükün life ulaşması aradaki bağa bağlıdır. Yeni Zelanda'daki bir çalışmada alkali ve silan işlemleri kenevir lifli PLA'nın çekme ve darbe özelliklerini iyileştirdi; yazarlar bunu lif ile matris arasındaki iyi yapışmaya bağlıyor.[4]
Matris olarak farklı plastikler deneniyor. Romanya'daki bir çalışmada kenevir lifi polipropilen, iki bileşenli lif ve geri dönüştürülmüş polyesterle birleştirildi.[3] İspanya'daki bir çalışmada biyo-içeriği %55 ve %37 olan iki epoksi reçine standart epoksiyle karşılaştırıldı.[2]
Üretim yöntemleri
Lif ile matris farklı yollarla birleştiriliyor. Romanya çalışmasında kompozitler iğneleme ve sıcak presle keçe türü levhalar olarak üretildi.[3] Yeni Zelanda çalışmasında rastgele dağılmış kısa lifler ile hizalanmış uzun lifler karşılaştırıldı; uzun liflerin hizalanması mekanik değerleri daha da yükseltti.[4]
Lifin tarladan başlayan geçmişi de sonucu etkiliyor. Beş Avrupa kurumundan araştırmacıların derlemesine göre çiçeklenmenin başında hasat edilen saplardan alınan lifler, tohum olgunluğunda hasat edilenlerden daha güçlü. Aynı derleme, kenevir lifinin ve takviye malzemesinin işlenmesinin ketenin bugün ulaştığı düzeye henüz gelmediğini belirtiyor.[1]
Performans ve sınırlar
Lif oranının bir üst sınırı var. Keçe türü kompozitlerde en yüksek çekme dayanımı ağırlıkça %30-50 kenevir içeren levhalarda ölçüldü, bu orandan sonra hafif bir düşüş görüldü; plastik türüne göre en yüksek değer geri dönüştürülmüş polyesterle (26,2 MPa) alındı.[3] PLA kompozitlerde en iyi sonuç %30 alkali işlemli lifle alındı; buna karşılık kırılma tokluğu lif oranı arttıkça düştü.[4]
Hindistan'da aynı koşullarda üretilen epoksi kompozitlerde kenevir ve keten farklı özelliklerde öne çıktı. Kenevir darbe ve katmanlar arası kesme dayanımında, keten rijitlik ve eğilme dayanımında öndeydi; çekme dayanımında iki malzeme istatistik olarak ayrışmadı.[5]
| Ölçüm | Kenevir | Keten |
|---|---|---|
| Darbe dayanımı (kJ/m²) | 10,6 | 5,7 |
| Katmanlar arası kesme (MPa) | 14,3 | 12,9 |
| Çekme dayanımı (MPa) | 87 | 92 |
| Çekme modülü (GPa) | 5,2 | 5,6 |
| Eğilme dayanımı (MPa) | 102 | 116 |
Bu ölçümler kompozit davranışını gösterir; yazarların belirttiği gibi tek lif mukavemet değerleri bu sonuçlardan türetilemez.[5] Nemli ortamda uzun dönem davranış bu arşivdeki çalışmalarda ölçülmedi. Lif bitkilerinin karşılaştırması lif bitkileri karşılaştırması sayfasında.
Terim karşılıkları
Bu maddede geçen terimlerin akademik İngilizce, sektör ve gümrük karşılıkları. Kaynak arayanlar ve ihracat kaydı tutanlar için.
| Türkçe | Akademik İngilizce | Sektör karşılığı | GTİP / kod |
|---|---|---|---|
| Bast lifi | bast fibre | uzun lif, teknik lif | 5302 |
| Şive | hemp shiv / hurd | odun kırığı | doğrulanmadı |
| Takviye elemanı | reinforcement | elyaf takviye | — |
| Matris | polymer matrix | reçine | — |
| Bağlayıcı ajan | coupling agent | silan katkı | — |
| Sıkıştırmalı kalıplama | compression moulding | sıcak pres | — |
GTİP kodları yalnızca doğrulandığında yazılır; doğrulanmayan satırlar boş bırakılır. INCI karşılıkları kozmetik maddelerinde verilir.
Kaynakça
Metin içindeki numaralar aşağıdaki künyelere karşılık gelir. Biçim: Yazar, Kurum / Dergi, Yıl.
- Müssig, J., Amaducci, S., Bourmaud, A., Beaugrand, J., Shah, D. U. (2020). Transdisciplinary top-down review of hemp fibre composites: From an advanced product design to crop variety selection. Composites Part C: Open Access 2: 100010 doi:10.1016/j.jcomc.2020.100010
- Colomer-Romero, V., Rogiest, D., García-Manrique, J. A., Crespo, J. E. (2020). Comparison of Mechanical Properties of Hemp-Fibre Biocomposites Fabricated with Biobased and Regular Epoxy Resins. Materials 13(24): 5720 doi:10.3390/ma13245720
- Stelea, L., Filip, I., Lisa, G., Ichim, M., Drobotă, M., Sava, C., Mureșan, A. (2022). Characterisation of Hemp Fibres Reinforced Composites Using Thermoplastic Polymers as Matrices. Polymers 14(3): 481 doi:10.3390/polym14030481
- Sawpan, M. A., Pickering, K. L. ve Fernyhough, A. (2011). Improvement of mechanical performance of industrial hemp fibre reinforced polylactide biocomposites. Composites Part A: Applied Science and Manufacturing 42(3): 310-319 doi:10.1016/j.compositesa.2010.12.004
- Kumar Y, S., Sonkusare, M., Prabhu, N. N., Kumar P, K. ve Shetty, N. (2026). Comparative Mechanical Performance of Alkali-Treated Unidirectional Flax/Epoxy and Hemp/Epoxy Composite Manufactured via VARIM. Sci 8(6): 133 doi:10.3390/sci8060133
İlgili maddeler
Bu maddeyle doğrudan bağlantılı, kütükte kayıtlı sayfalar.
