Araştırma özeti · KF-ARS-172

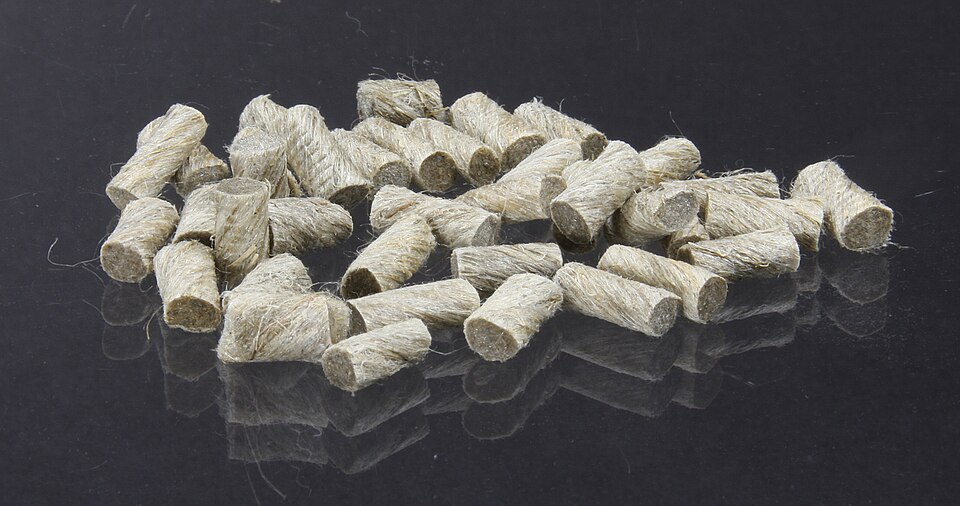

Kenevir sapından pelet ve briket: Varşova'da dayanıklılık testinde pelet hiç ufalanmadı
Kenevir sapı, lifi ve tohumu alındıktan sonra çoğu zaman değerlendirilmeyen bir artık olarak kalır. Polonya'daki Varşova Yaşam Bilimleri Üniversitesi (SGGW), bu sapların ısınmada kullanılan pelet ve brikete dönüştürüldüğünde taşımaya ve yakmaya ne kadar uygun olduğunu inceledi.
Tek cümlede bulgu
- Pelet ve briketler, Mazowieckie bölgesinde THC oranı %0,2'nin altında olan kenevirin saplarından üretildi.
- Dayanıklılık, taşıma sarsıntısını taklit eden titreşimli elekte 20-30 Hz'de 15 dakikaya kadar ölçüldü.
- Pelet dayanıklılık katsayısında 1,0 aldı, yani test sırasında neredeyse hiç ufalanmadı.
- Briketin dayanıklılık katsayısı 0,988-0,989 oldu.
- Pelet boyuna yönde ortalama 6,2 MPa, briket dikey yönde ortalama 11,2 MPa basınca dayandı.
- Kül içeriği pelette %3,35-3,85, brikette %3,41-3,74 ölçüldü; iki yakıt arasında anlamlı fark yoktu.
Araştırma sorusu
Kenevir sapından yapılan pelet ve briketler; nem, kül, basınç dayanımı ve taşıma sırasında ufalanmaya karşı dayanıklılık bakımından katı yakıt olarak ne kadar uygundur?
Yöntem
Varşova Yaşam Bilimleri Üniversitesi'nden Kamil Roman ve Emilia Grzegorzewska, Polonya'nın Mazowieckie bölgesinde yetiştirilen kenevirin 1,5-2,5 m boyundaki saplarından Cannabotanique firmasının ürettiği pelet ve briketleri inceledi. Nem, laboratuvar tartısıyla; kül içeriği, yaklaşık 2 g'lık örneklerin 805 °C'lik kül fırınında yakılmasıyla ölçüldü. Basınç dayanımı Instron test makinesinde boyuna ve dikey yönde, dakikada 5 mm hızla belirlendi. Dayanıklılık, taşıma sarsıntısını taklit eden titreşimli bir elekte 20 ve 30 Hz frekansta 5, 10 ve 15 dakika sonunda kütle kaybı tartılarak hesaplandı. Sonuçlar varyans analizi ve Duncan testiyle değerlendirildi.
Bulgular
Testler yaklaşık %6 nemdeki örneklerde yapıldı; ortalama nem pelette %5,64, brikette %6,27 idi. Pelet dayanıklılık testinde en yüksek değeri, 1,0 katsayısını aldı; yani titreşim sırasında ya hiç ya da çok az ufalandı. Yazarlar bunu karışımdaki ince parçacıkların peleti daha sıkı bağlamasına bağlıyor. Briketin dayanıklılık katsayısı 0,988-0,989 oldu. Pelet boyuna yönde ortalama 6,2 MPa (4,6-8,4 MPa), briket dikey yönde ortalama 11,2 MPa (9,4-12,5 MPa) basınca dayandı; iki yakıt da sıkıştırıldığı yönde en güçlüydü. Kül içeriği pelette %3,35-3,85, brikette %3,41-3,74 arasındaydı ve iki yakıt arasında istatistiksel fark bulunmadı. Yazarlar kenevir sapının pelet ve briket üretimi için umut verici bir hammadde olduğunu ve üretim tekniğinin iyileştirilmesiyle kalitenin daha da artırılabileceğini belirtiyor.
Sınırlılıklar
Çalışma tek bir üreticinin pelet ve briketleriyle yapıldı. Isıl değer (kalori), yanma sırasındaki emisyonlar ve kül erime sıcaklığı ölçülmedi; yakıt kalitesi standartlarıyla tam karşılaştırma yapılmadı. Kül içeriği (%3,4-3,9), odun peleti için ISO 17225-2'deki %2 sınırının üzerindedir; kenevir peleti odunsu olmayan pelet sınıfında değerlendirilir. Makale metninde ondalık ayraç hataları var (bazı nem ve yoğunluk değerleri bozuk yazılmış); bu sayfaya yalnızca tutarlı okunan değerler aktarıldı. Bu arşivde tam metin okundu.
| Özellik | Pelet | Briket |
|---|---|---|
| Ortalama nem | %5,64 | %6,27 |
| Kül içeriği | %3,35-3,85 | %3,41-3,74 |
| Boyuna basınç dayanımı (ortalama) | 6,2 MPa | 0,7 MPa |
| Dikey basınç dayanımı (ortalama) | 0,6 MPa | 11,2 MPa |
| Dayanıklılık katsayısı | 1,0 | 0,988-0,989 |
Bu çalışmayı alıntıla
Roman, K. ve Grzegorzewska, E. (2024). The Comparison of Physical and Chemical Properties of Pellets and Briquettes from Hemp (Cannabis sativa L.).
Energies 17(9): 2210. doi:10.3390/en17092210
Sık sorulan sorular
Kenevir sapından pelet yapılabilir mi?
Evet. Bu çalışmada kenevir sapından yapılan pelet, taşıma sarsıntısını taklit eden dayanıklılık testinde en yüksek değeri (1,0) aldı ve neredeyse hiç ufalanmadı.
Kenevir peletinin külü fazla mı?
Bu çalışmada kül içeriği %3,4-3,9 ölçüldü. Bu, odun peletinden yüksek ama saman gibi tarımsal artıklardan yapılan peletlerle benzer düzeydedir; kenevir peleti odunsu olmayan pelet sınıfında değerlendirilir.
Bu çalışmaya atıf yapan sayfalar
Aşağıdaki sayfalar bu araştırmaya atıf yapıyor.
